一、概述

1、通用的安装动作臂距皮带边缘大约80到150MM。通常安装在皮带两侧距离头部或尾部滚筒0.3到2米的地方。皮带跑偏后，迫使动作臂偏离，触动SPDT报警微动开关。如果继续离到?；嵌?，触动另一组触点，输送机就会?；ば酝；?。

2、通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部。

3、坚固的铸铝外壳，防护标准IP65，特殊的环境可选特殊的表面处理。

4、动作杆轴承额定转速5000转/分，适用于皮带速率小于6.35米/秒。

5、动作杆法向角度调节范围为22.5。

6、法向夹角为10.时报警触点动作，法向夹角为30。时?；サ愣?。

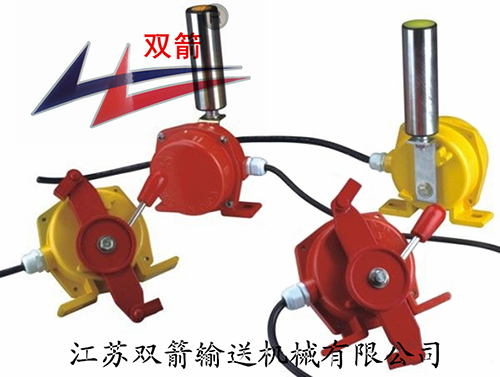

7、pk系列两种跑偏开关的工作性能原理相同，都具有两种动作功能，一级动作用于报警，二级动作用于自动?；?。

二、用途

该装置用于常规皮带输送机；地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机、起重臂限位；裙边给料机/输送机；重型开关检测胶带的跑偏量，是实现胶带机控制的自动报警和?；谋；ぷ爸?。

三、技术参数

开关触点的额定值：2个SPDT（单刀双掷）

开关：16A/250V/AC二?？１兆郧褰啻サ?，供报警；?；?。

法向报警角度：在偏离垂直方向22.5度可调

导线开孔：3/4”-14NPT。双导线孔设计。

通讯接口：RS-485地址编码终端器（用户选配）

通讯距离：双绞线1.2公里，光缆50公里

外壳：铸铝防风雨外壳
            防护等级：IP65

作用力：5磅

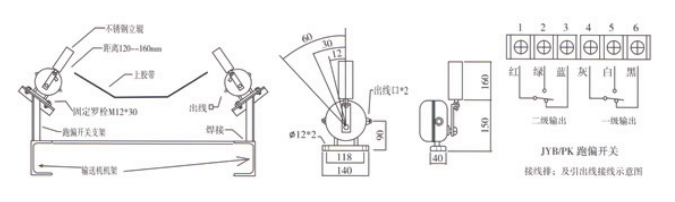

四、安装与接线图
