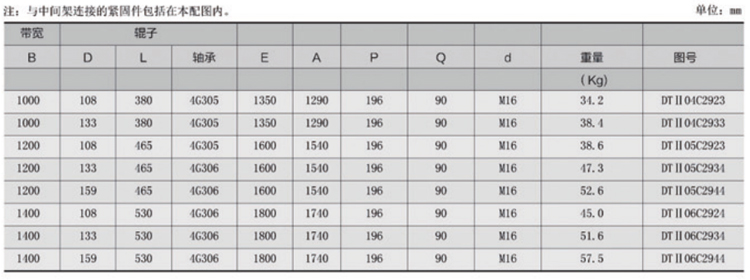

产品参数

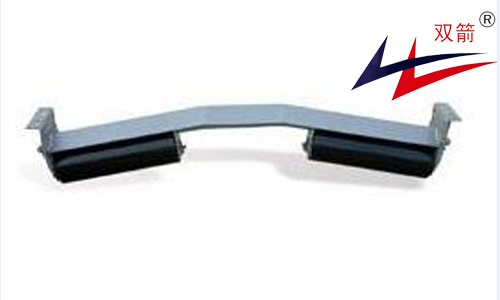

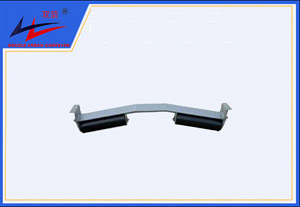

反V式自动调心托辊是一种全新的带式输送机纠偏装置，是对带式输送机运行设备的重要补充，反V式自动调心托辊是一种结构简单、安装方便、性能可靠，且运行成本低的纠偏装置。

当输送带沿实线箭头方向走偏，接触到挡边轮，使之沿箭头方向摆动，根据杠杆原理，输送带顶到挡边轮一个很小的力，通过连杆传递给滚轮一个较大的力，压动摆动托辊架绕连接轴顺时针转动一角度，这样托辊的转动与输送带方向相反的力，从而达到纠偏的作用。当输送带偏向另一侧时，同理，另一侧的机构起到纠偏效果。

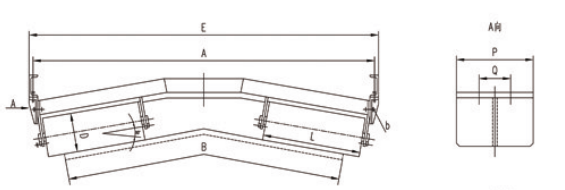

反V式自动调心托辊结构

反V式自动调心托辊主要结构由四部分组成：

(1)挡边轮部分：采用一种新型高分子纳米聚酯材料，它具有较高的弹性、韧性，保证了产品的使用寿命。

(2)连杆部分：主体由两个连杆和中间轴刚性焊接而成。两个连杆之间成一固定角度，联动旋转。用螺栓将挡边轮固定到连杆的一端，滚轮靠销轴联接到连杆的另一端。连杆部分分别安装于横梁两侧，可绕一轴线转动。

(3)横梁部分：固定于中间架上，用于吊装摆动架和联结连杆部分。

(4)摆动架部分：靠销轴联接到横梁上(中间是铜套)，吊挂于横梁?？扇埔恢嵯咦?，并可在滚轮的滚压下摆动。托滚安装在摆动架上。摆动架在滚轮和皮带的共同作用下摆动。

反V式自动调心托辊的优点

1、纠偏能力强。通过托辊的摆动，对跑偏严重的输送带有很好的纠偏效果。

2、自动即时纠偏。当输送带跑偏时，能自动、即时地对输送带进行纠偏。

3、结构简单可靠，安装使用方便，维修费用低，应用范围广。

反V式自动调心托辊与国内同类产品相比纠偏效果好，质量稳定、使用寿命长、性价比高。

江苏双箭研制了基于不同带宽的反V式自动调心托辊，进行了系列化生产，以满足市场的各种需求
